井場整體實施

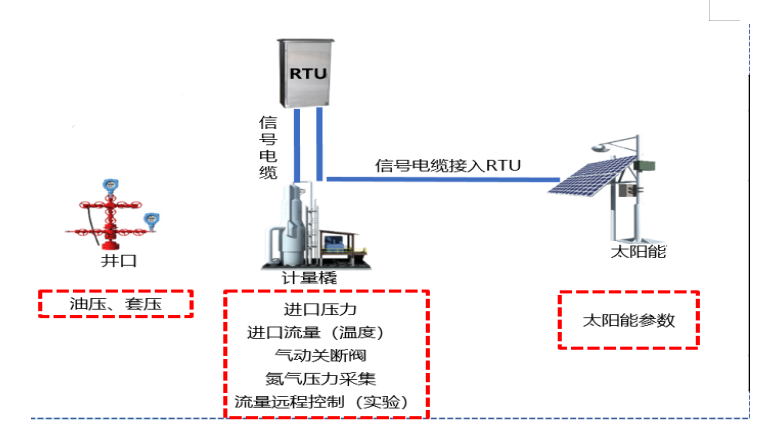

　　根據井場的地理環境和各井口的分布狀況不同采用無線和RS485硬線連接等傳輸方式將井場儀表信號采集到現場的RTU控制柜設備，根據山西區塊氣田信息化設備改造工程內容、范圍及技術要求，將井臺采用4G網絡/無線網橋傳輸方式將儀表信號傳輸至集氣站。井場下位機系統架構詳見圖15。

圖15 井場下位機系統架構

　　井場儀表實施

　　井臺儀表實施方案是井口油壓、套壓、管線壓力以及計量撬進口壓力新增壓力變送器，通過無線采集器采集無線網關上傳全部壓力數據至RTU設備，流量計數據通過RS485采集上傳全部流量數據至RTU設備，RTU采集的所有數據通過PLC經4G網絡上傳。截斷閥控制信號接入PLC，通過4G網絡實現截斷閥遠程控制功能。

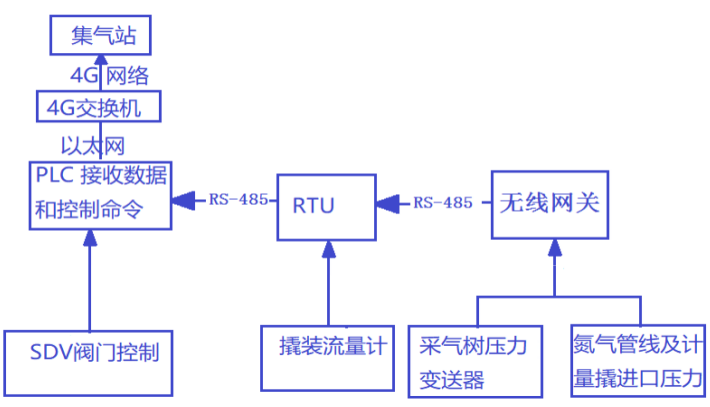

　　井臺數據采集鏈路圖詳見下圖16。

圖 16 井臺數據采集鏈路圖

　　井場的太陽能光伏供電系統

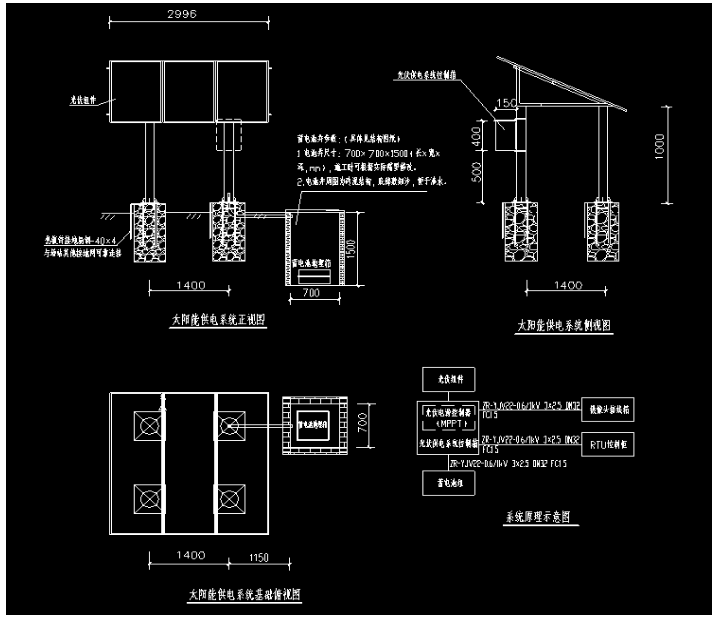

　　本方案根據山西區塊氣田信息化設備改造工程內容、范圍及技術要求以及現場儀表功率，計算設計160W離網系統系統，續航時長為3天，使用4塊160W太陽能板以及4塊12V200AH蓄電池組成供電陣列，產生24V并引出到太陽能電池板控制箱內，方便測量與測試，同時滿足現場弱電設備的用電需求。

　　160W太陽能板每日發電量平均為800Wh，當前井口每日所需電量為1800Wh，考慮到一定冗余，因此需要太陽能板數量為4塊，具體計算過程如下：

　　太陽能板數量=所需電量/每塊太陽能發電量

　　以現場工作額定電壓DC24V計算，特殊天氣連續工作3天，蓄電池效率為70%，所需蓄電池數量如下：

　　蓄電池數量=所需電量/每塊蓄電池容量

　　考慮一定的冗余，當前使用4塊12V200AH蓄電池組成供電陣列。
